トラックブロック煽り加工装置特徴
本装置は、トラックブロック煽り加工の専用装置です。・長さを決め切断
・外巻きヒンジ用組合せ３穴加工
・内巻きヒンジ用組合せ２穴加工
・落とし込み穴のルーター加工
・貫通穴加工
が可能です。
制御装置は、タッチパネルコンピューターを高度に利用した人にやさしい簡単操作方式です。

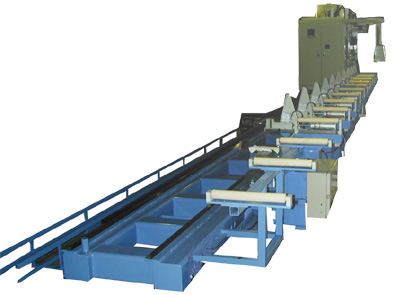

| 本体 | 本体拡大 |
 |
 |
| スペック | ||||
| ワーク寸法 | 長さ | 1,500〜10,200mm | ||
| 幅 | 120〜320mm | |||
| 厚さ | 25〜36mm | |||
| 加工ヘッドの構成 | 切断鋸軸 | 3.7KW | 3,400rpm | |
| 内巻きヒンジユニット | 2.2KW | 3,400rpm | 同時2軸 φ9ドリル |
|
| 外巻きヒンジユニット | 2.2KW | 3,400rpm | 同時3軸 φ9ドリル |
|
| ルーター軸 | 5.5KW | 12,000rpm | 軸端最大 φ20ｽﾄﾚｰﾄ |
|
| 貫通穴用ロングドリル軸 | 2.2KW | 1,400rpm | コレット | |
| 貫通穴用ショートドリル軸 | 2.2KW | 1,400rpm | コレット | |
