ATCカウンターテーブル加工機

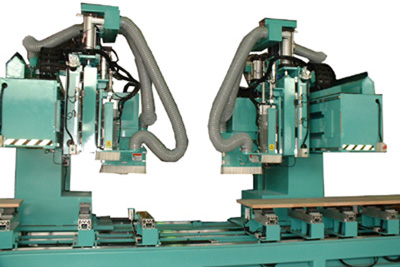

・本装置は、ATC軸、旋回鋸軸を装備したヘッドを2基搭載したカウンターテーブルを加工する機械です。

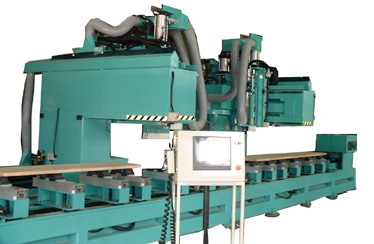

・装置側にはタッチパネルコンピューターを高度に利用した、人にやさしい操作盤が設置されていますので、パートタイマーの作業者の方でも簡単に運用が可能です。
・ライン運転についての特別な研修や、トレーニング期間を必要としません。
・予め登録されたプログラムをバーコードで呼び出し面形状及びワークサイズの変更し加工を行うことが可能です。
・バイス位置の変更は手動で行います。
・加工実績を収集するために、加工開始時間、加工番号をCSV形式で保存します。後で加工情報をFDに保存できます。

スペック
ワークサイズ	全幅(W)	300mm〜600mm
	全高(H)	30mm〜50mm
	全長(L)	1800mm〜3000mm
主軸	旋回鋸軸	5.5KW	下鋸式 インバータ制御 φ305
	ＡＴＣ軸	7.5KW	インバータ制御 BT40 8ﾂｰﾙ (ﾎﾙﾀﾞｰ各2本付属)
NC制御軸	X軸(横移動)	2.0KW	2台
	Y軸(前後移動)	1.0KW	2台
	Z軸(主軸昇降)	2.0KW	2台
	C軸(鋸軸旋回)	0.5KW	2台
加工能力	加工能力算出採寸法	3000(L)mm × 450(W)mm × 30(H)mm
	旋回鋸軸切断速度	20m/min
	ルーター加工速度	6m/min 2m/min　(木口)
	一枚あたりの ワーク着脱時間	20sec
	作業時間	6.4時間
	加工枚数	320枚 ※刃物の状態により作業時間が異なります。
